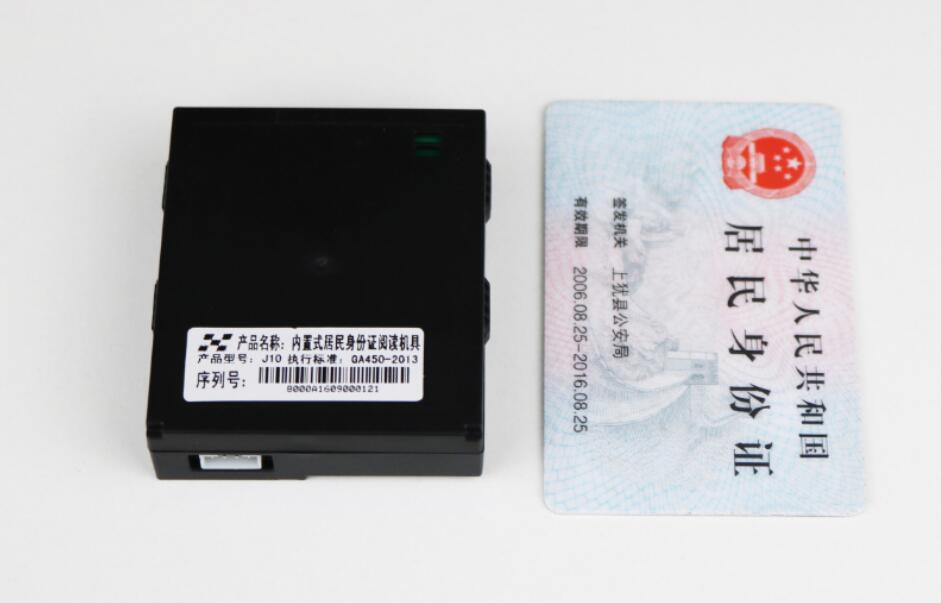

本产品J10内置式居民身份证阅读机具为嵌入式终端集成专用身份证模块,TTL串口
【名  称】:华旭J10内置式居民身份证阅读机具
【类  目】:华旭身份证阅读器
【浏览次数】:26998
全国服务热线:15017501838  / 15017507838 / 020-29805652 设备采购QQ咨询 二次开发QQ咨询 产品PDF文档下载 更多联系方式
香港和宝典宝典免费资料大全

J10内置式居民身份证阅读机具多功能读卡器简单介绍

香港和宝典宝典免费资料大全

1.产品技术参数:

A、通讯接口:

USB接口符合USB2.0协议;

串口(TTL电平)。

香港和宝典宝典免费资料大全

B、供电

支持USB模式下数据电缆直接供电, USB 5V 300mA;

支持3.3V  300 mA。

香港和宝典宝典免费资料大全

2.应用领域

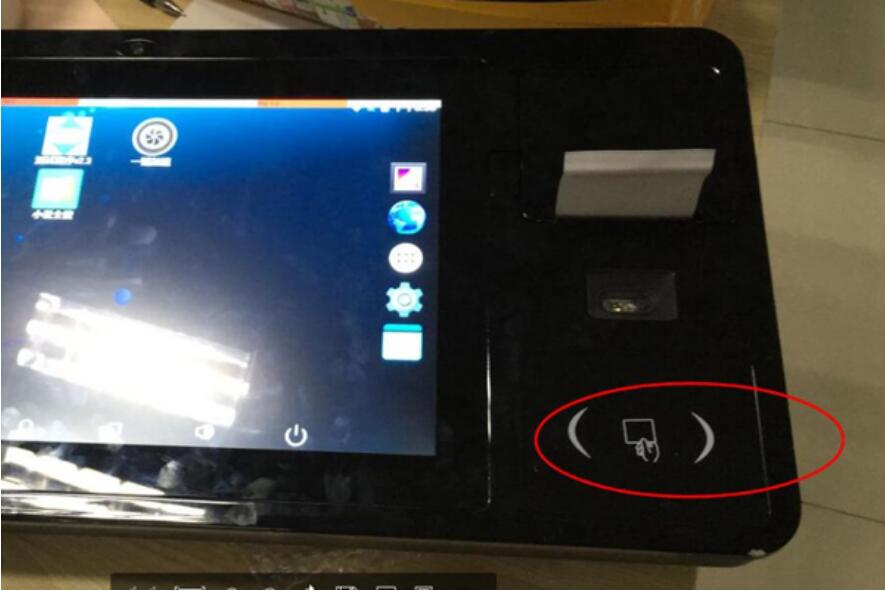

广泛应用于自助终端、机柜、手持机、安卓平板等设备集成使用,可读取第二代居民身份证的信息、M1卡、TYPE A卡、TYPE B卡、PSAM卡。

3.使用方式及图样

3.1   产品J10-X

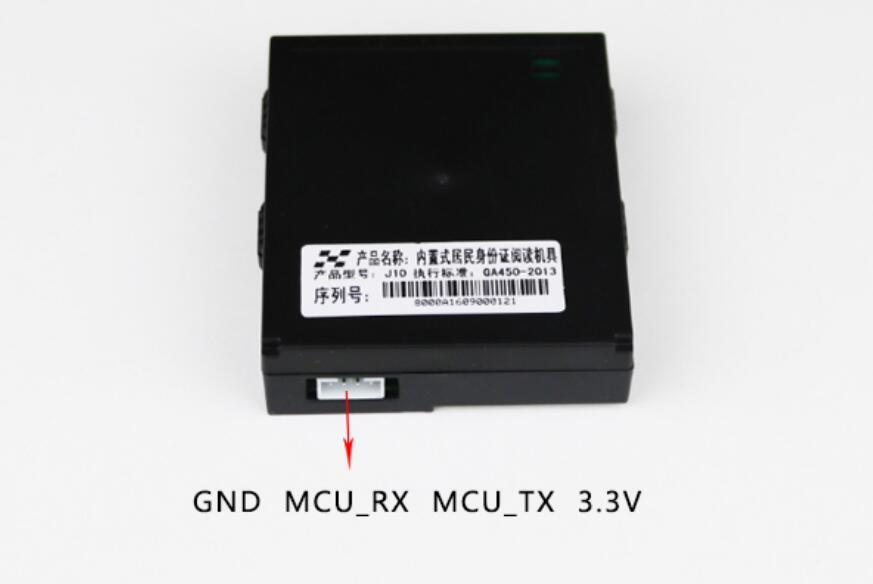

独立使用,TTL电平(接口插座为CON 1X4-2.0,支持3.3V);

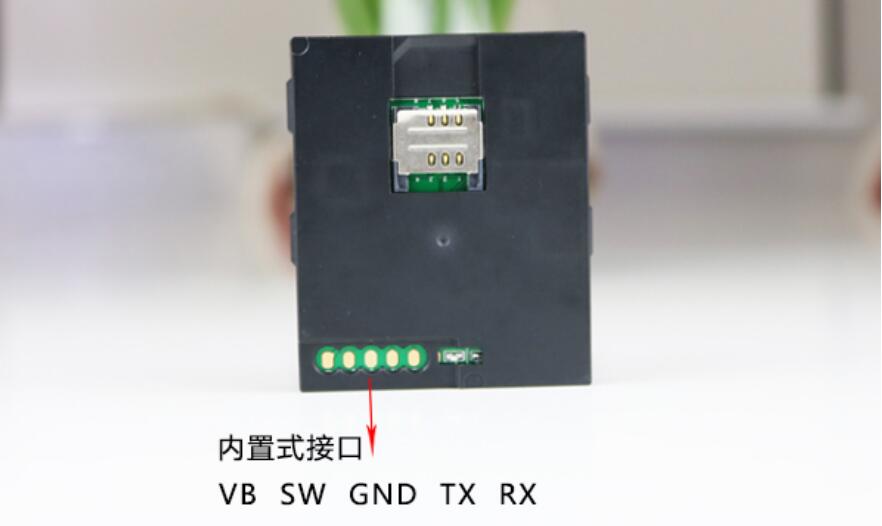

作为内置式设备,与安卓系统手持机配合使用(接口方式如下图)。

注:VB为3.3V供电;SW未用;GND为地;TX为外部向设备发送信号;RX为设备向外部发送信号;TX和RX为串口信号,TTL电平。

3.2产品J10-H

支持与PC联机使用,为无驱设备。

不支持与手持机匹配。

4.规格尺寸

机具外形尺寸:66x57x16 mm;

机具重量:84g。

5.读取信息包含有:

■ 姓名

■ 性别

■ 民族

■ 出生日期

■ 地址

■ 身份证号码

■ 签发机关

■ 有效期限

■ 照片

■ 指纹信息(2014年以后三代身份证才有指纹信息)

■ 身份证物理卡号(DN码)

■ IC卡、M1卡、CPU等卡

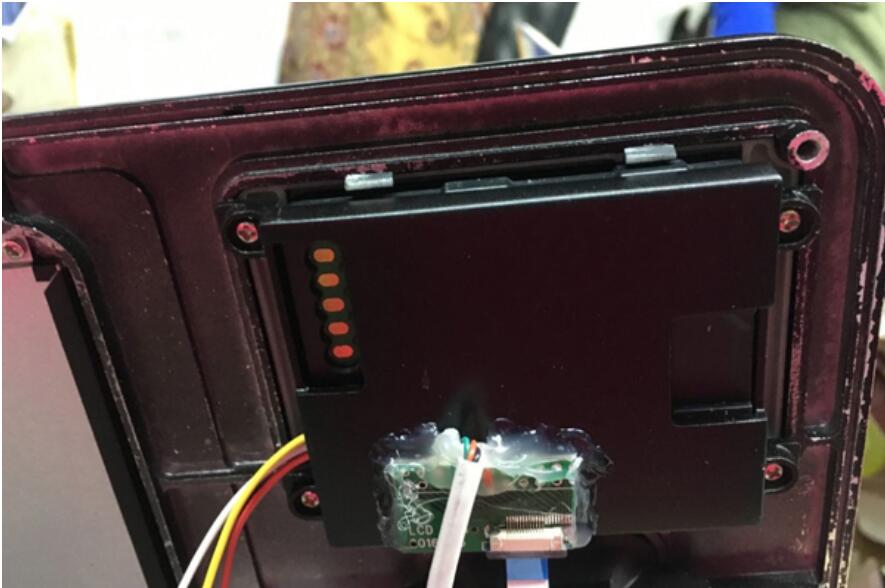

内部结构:

香港和宝典宝典免费资料大全

香港和宝典宝典免费资料大全

(*由于产品升级或其他原因,华旭J10内置式居民身份证阅读机具产品实际参数有可能变更,以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保)
